Измерители силы натяжения арматуры ДО-МГ4 предназначены для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.
Область применения приборов - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования и др.) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.
Приборы обеспечивают измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений и часами реального времени , имеют режим передачи данных на ПК по USB интерфейсу.
Индикация результатов измерений производится на цифровом дисплее в кН и МПа.
Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.

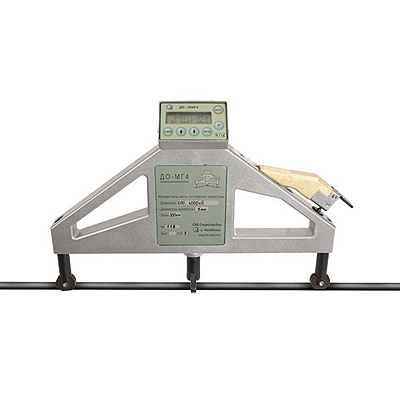

Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.
Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.
Измерители имеют обозначение ДО-Х-МГ4.В, где
| |
ДО-МГ4 – обозначение типа измерителя; |
| |
Х – обозначение модификации: |
| |
40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм; |
| |
60П – измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм; |
| |
60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм; |
| |
60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм; |
| |
80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм. |
| |
В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно) |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЕЙ СИЛЫ НАТЯЖЕНИЯ АРМАТУРЫ ДО-МГ4
|
Модификация измерителя
|
Диапазон измерений силы натяжения арматуры, кН
|
Предельное значение напряжения в арматуре, МПа
|
Диапазон измерений силы поперечной оттяжки, кН
|
Диаметр арматуры, мм
|
Габаритные размеры, мм
(ДхШхВ)
|
Масса, кг
|
|
ДО-40П-МГ4
|
от 3 до 10
|
1410
|
от 0,1 до 0,4
|
3
|
360х65х270
|
2,6
|
|
от 3 до 16
|
1270
|
от 0,1 до 0,7
|
4
|
|
от 3 до 25
|
1270
|
от 0,1 до 1,0
|
5
|
|
ДО-60П-МГ4
|
от 5 до 34
|
1200
|
от 0,1 до 0,7
|
6
|
650х65х270
|
5,2
|
|
от 10 до 58
|
1300
|
от 0,2 до 1,1
|
7,5
|
|
ДО-60С-МГ4
|
от 5 до 80
|
620
|
от 0,1 до 0,9
|
9,6
|
650х65х270
|
5,2
|
|
от 5 до 45
|
570
|
от 0,1 до 0,9
|
10
|
|
от 10 до 65
|
570
|
от 0,2 до 1,3
|
12
|
|
от 10 до 85
|
570
|
от 0,2 до 1,7
|
14
|
|
ДО-60К-МГ4
|
от 5 до 32
|
14000
|
от 0,1 до 0,7
|
6
|
650х65х270
|
5,2
|
|
от 10 до 74
|
14000
|
от 0,2 до 1,5
|
9
|
|
от 20 до 130
|
14000
|
от 0,4 до 2,5
|
12
|
|
ДО-80К-МГ4
|
от 20 до 130
|
14000
|
от 0,3 до 2,0
|
12
|
850х65х290
|
6,4
|
|
от 20 до 180
|
13000
|
от 0,4 до 2,5
|
15
|
|
Пределы допускаемой относительной погрешности измерения силы поперечной оттяжки
|
± 1 %
|
|
Пределы допускаемой относительной погрешности измерения силы натяжения арматуры
|
± 3 %
|
|
Размах показаний измерителя
|
3 %
|
|
Питание измерителей осуществляется от 2-х элементов АА(LR6), напряжением
|
3 В
|
|
Потребляемый ток, не более
|
55 мА
|
|
Диапазон рабочих температур, °С
|
от + 5 до + 40
|
КОМПЛЕКТ ПОСТАВКИ ИЗМЕРИТЕЛЕЙ СИЛЫ НАТЯЖЕНИЯ АРМАТУРЫ
- Измеритель силы натяжения арматуры ДО-МГ4,
- кабель связи с ПК,
- программное обеспечение,
- руководство по эксплуатации,
- упаковочный кейс.
Гарантийный срок эксплуатации 18 месяцев.
Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
|
